Curvadora de perfiles

Curvadora de perfiles / Roladora de perfiles

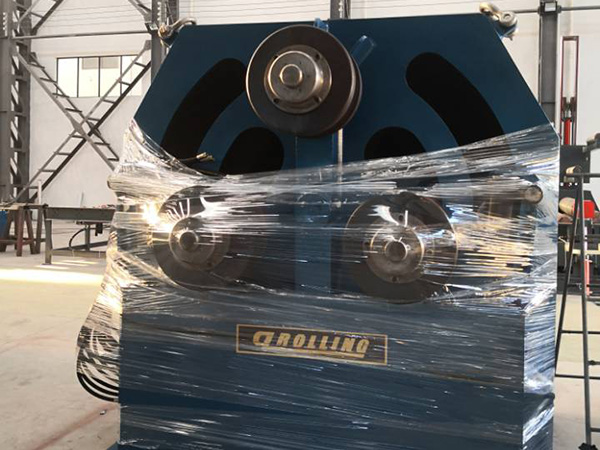

Las curvadoras de perfiles o roladoras de perfiles que ofrecemos en Chaoli están diseñadas para ser versátiles y realizar un precurvado preciso en diversos perfiles. Constan de cuerpo principal, rodillos laterales, rodillos de soporte, componentes de transmisión, sistema eléctrico, sistema hidráulico y moldes, todos diseñados para un rendimiento óptimo.

Solicite una cotización

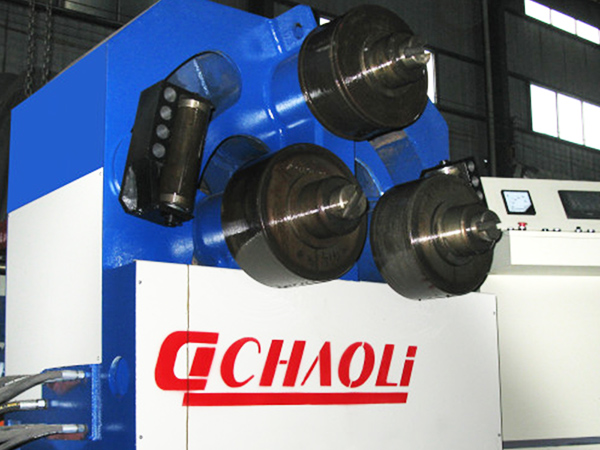

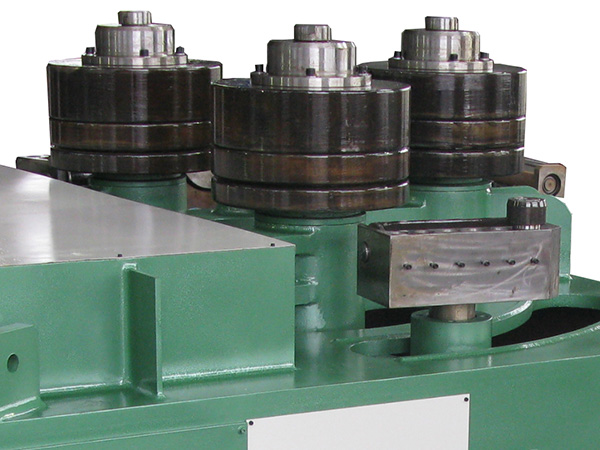

• Equipadas con 3 ejes de rodillos que actúan como rodillos impulsores principales, nuestras máquinas de procesamiento de metales pueden manejar perfiles de diámetro pequeño sin resbalar, ampliando su aplicabilidad.

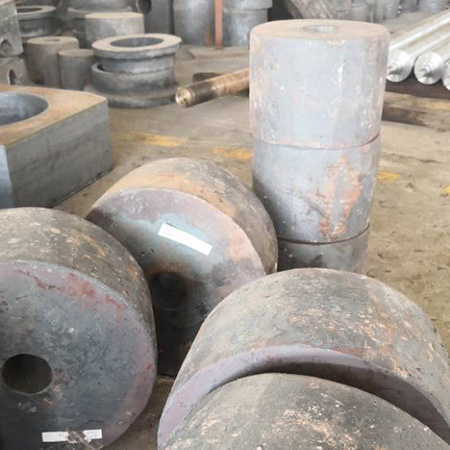

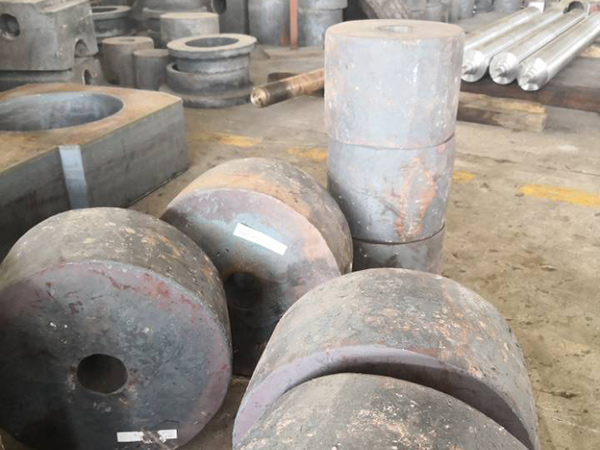

• Los moldes de doblado o rolado están fabricados con acero de aleación 42CrMo, sometidos a revenido (HB240~280) y temple superficial. Esto garantiza excelentes propiedades mecánicas, alta resistencia, resistencia al desgaste y larga vida útil, incluso bajo condiciones de carga elevada.
• La rotación de los tres ejes de rodillos minimiza la pérdida de potencia por fricción de rodadura. Los rodamientos, diseñados para baja velocidad, alta carga y alto par, contribuyen a la alta eficiencia de trabajo del equipo de doblado de perfiles y a un consumo de energía significativamente menor.

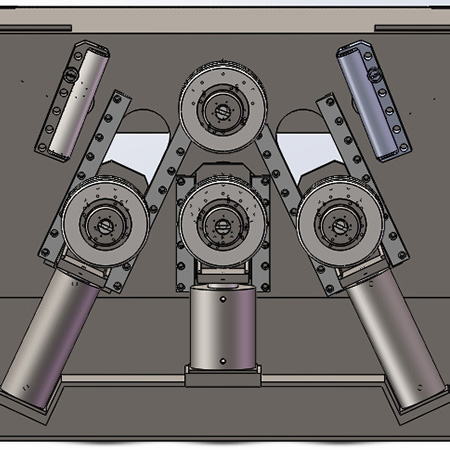

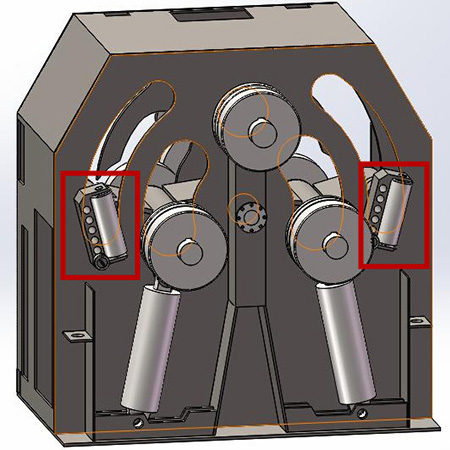

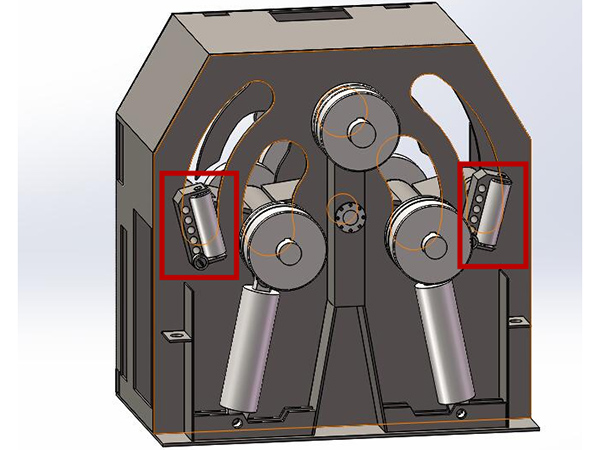

• Ajuste innovador de los rodillos laterales:

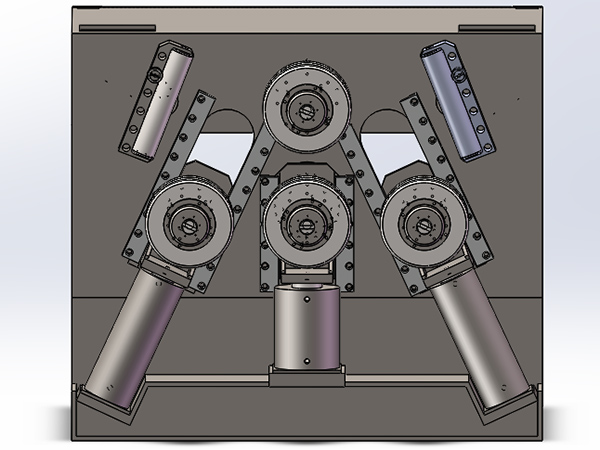

  Nuestro diseño reemplaza las guías deslizantes tradicionales con brazos oscilantes, eliminando así los problemas comunes de desgaste y alta fricción que presentan los diseños convencionales. Este innovador enfoque reduce el desgaste de las piezas y prolonga la vida útil de la máquina.
  Los rodillos laterales se ajustan mediante una combinación de brazos oscilantes y cilindros hidráulicos, empleando el principio de palanca para minimizar la pérdida de energía. Este eficiente sistema garantiza ajustes suaves y precisos, mejorando la versatilidad y el rendimiento de la máquina.

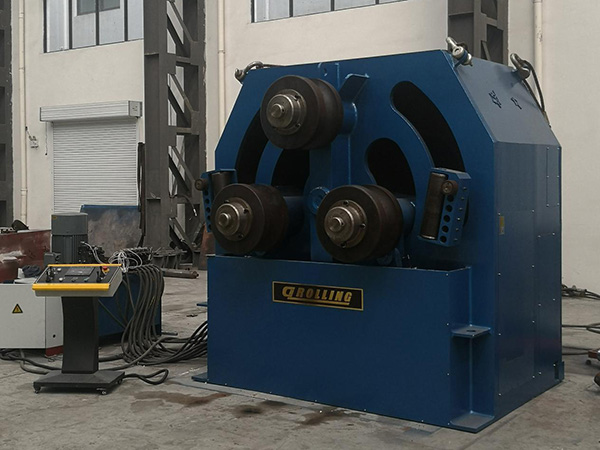

• La curvadora de perfiles incluye una estación de control móvil equipada con interruptores, botones y una pantalla que muestra las posiciones de los rodillos laterales, lo que hace que las operaciones sean intuitivas y convenientes para el operador.
• Nuestras curvadoras de perfiles están equipadas con componentes eléctricos Siemens, reconocidos por su larga vida útil y fiabilidad. Nuestro sistema eléctrico incluye funciones de seguridad como protección contra sobrecorriente, sobrecalentamiento y sobrecarga, así como enclavamientos de seguridad para acciones hidráulicas, lo que garantiza un funcionamiento seguro.

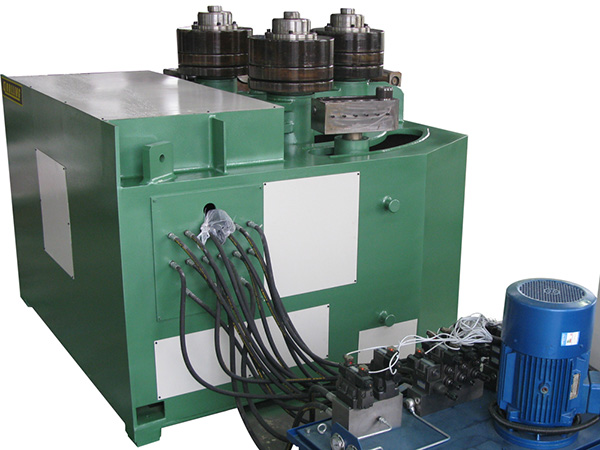

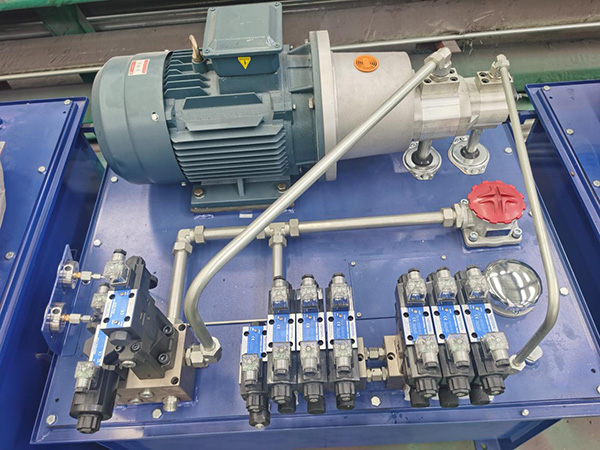

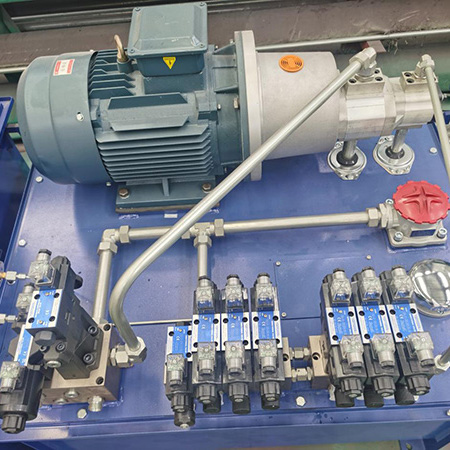

• Nuestro sistema hidráulico utiliza válvulas de alta calidad de Yuci-Yuken, con canales de flujo fundidos para altos caudales, baja resistencia, baja pérdida de presión y mínima generación de calor, lo que mejora la fiabilidad de la máquina. Utilizamos conexiones rápidas avanzadas diseñadas para las exigentes condiciones de las industrias minera y metalúrgica, con sellos radiales confiables que evitan fugas de aceite hidráulico durante la operación. El sistema hidráulico está equipado con filtros de aceite de succión y retorno para mantener la limpieza del sistema y un filtro de aire para asegurar la correcta ventilación del tanque de aceite y la evaporación de la humedad. Gracias a sus mecanismos de seguridad duales, el sistema garantiza el uso seguro del equipo en todas las condiciones.

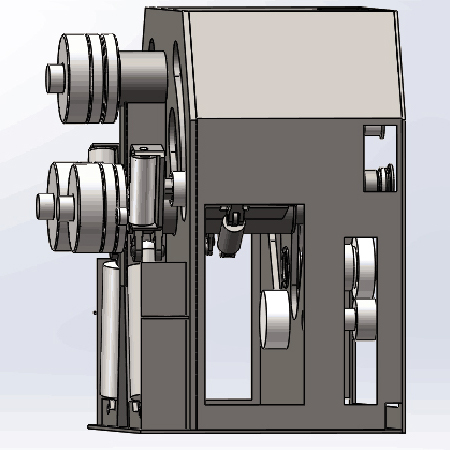

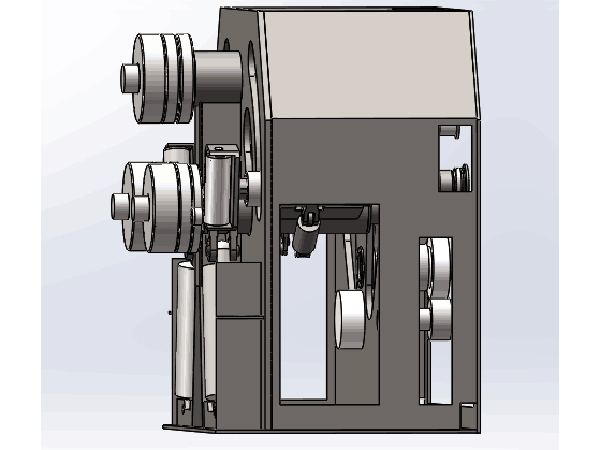

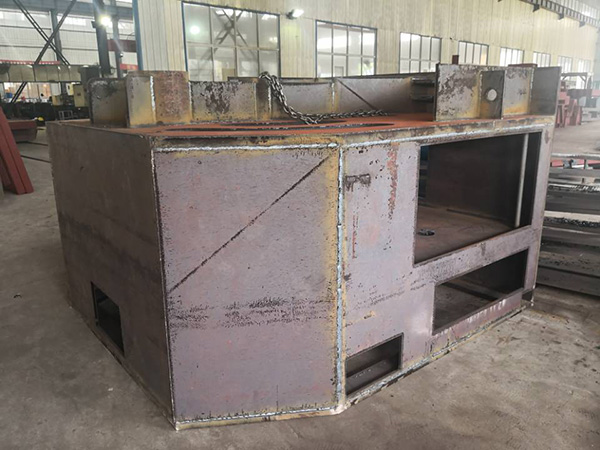

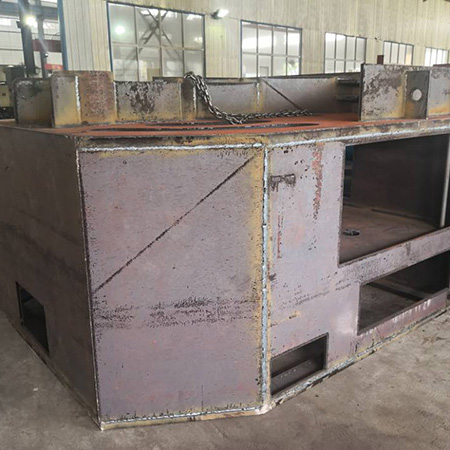

• El bastidor y la base de la dobladora de perfiles cuentan con una estructura soldada con alivio de tensión para eliminar las tensiones internas y mejorar la precisión del doblado. Su robusta base integral facilita su elevación e instalación.

Parámetros técnicos de la curvadora de perfiles W24S
Modelo		6	16	30	45	75	100	140	180	260	320	400	500
Módulo elástico máximo (cm3)		6	16	30	45	75	100	140	180	260	320	400	500
Velocidad de curvado (m/min)		6	6	6	6	5	5	5	4	4	4	4	4
Perfil de límite elástico (Mpa)		245	245	245	245	245	245	245	245	245	245	245	245
	Sección máxima de curvatura angular	40×5	70×8	80×8	90×10	100×10	120×12	140×16	150×16	160×16	180×14	200×18	200×20
	Diámetro mínimo de curvatura	800	1000	1200	1500	2000	2400	2500	2600	2600	3600	3600	4000
	Sección máxima de curvatura angular	50×5	80×8	90×10	100×10	120×12	140×16	150×16	160×16	180×14	200×18	200×24	250×25
	Diámetro mínimo de curvatura	800	1000	1100	1300	1600	1800	2200	2000	2500	3600	3600	4000
	Sección máxima de curvado del canal C	8#	12#	16#	20#	25#	28#	30#	32#	36#	40#	45#	50#
	Diámetro mínimo de curvatura	600	800	800	1000	1100	1700	1200	1500	1800	2000	2000	2400
	Sección máxima de curvado del canal C	8#	12#	16#	20#	25#	28#	30#	32#	36#	40#	45#	50#
	Diámetro mínimo de curvatura	700	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2000
	Sección máxima de barra plana doblada	100×18	150×25	180×25	200×30	220×40	250×40	280×50	300×50	330×50	360×60	400×75	500×76
	Diámetro mínimo de curvatura	600	700	800	900	1000	1200	1300	1500	1900	2000	2400	2400
	Sección máxima de barra plana doblada	50×12	75×16	90×20	100×25	110×40	120×40	150×40	180×30	190×40	190×50	200×50	200×60
	Diámetro mínimo de curvatura	500	760	800	1000	1100	1300	1500	2000	2000	2400	2200	2500
	Sección máxima de tubería curvada	42×4	76×4.5	89×5	89×8	114×5	159×5	168×6	168×8	219×8	245×8	273×8	323×10
	Diámetro mínimo de curvatura	500	750	900	900	1200	2000	2000	2000	3500	3000	3500	4200
	Sección máxima de curvado de acero redondo	38	52	62	75	85	90	100	110	120	135	150	160
	Diámetro mínimo de curvatura	450	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000
	Sección máxima de escuadra de doblado	45×3	60×4	70×4	80×6	90×8	100×10	125×10	140×10	150×10	165×10	180×12	200×12
	Diámetro mínimo de curvatura	750	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000
	Sección máxima	/	/	/	/	10#	12.6#	14#	16#	18#	20.6#	22.6#	25.6#
	Diámetro mínimo de curvatura	/	/	/	/	2000	2500	3000	3500	4000	5000	8000	10000
