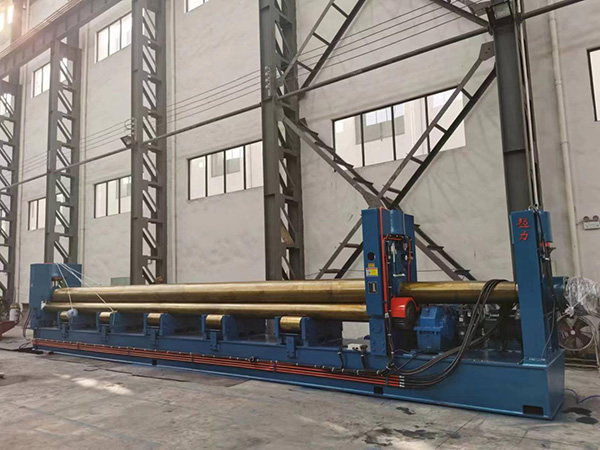

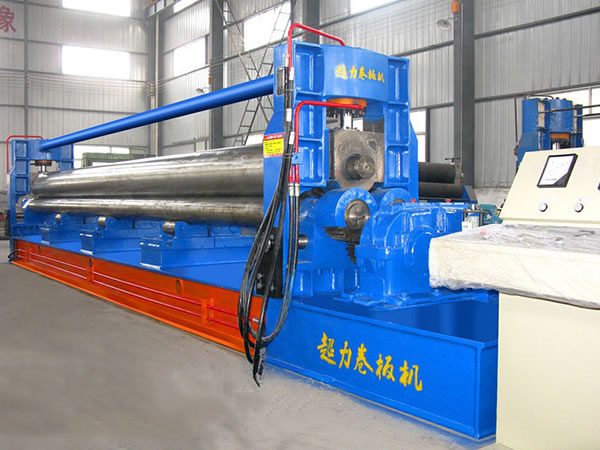

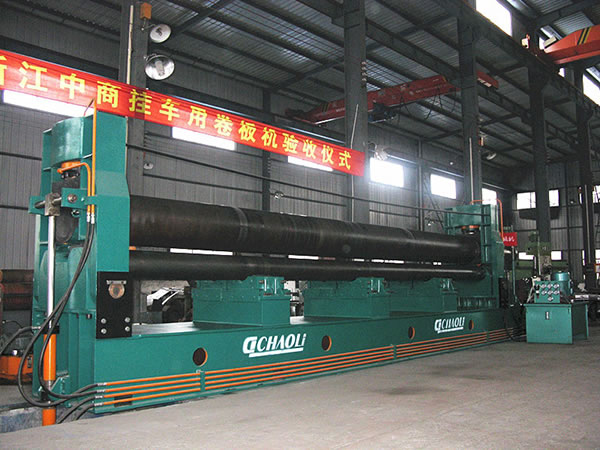

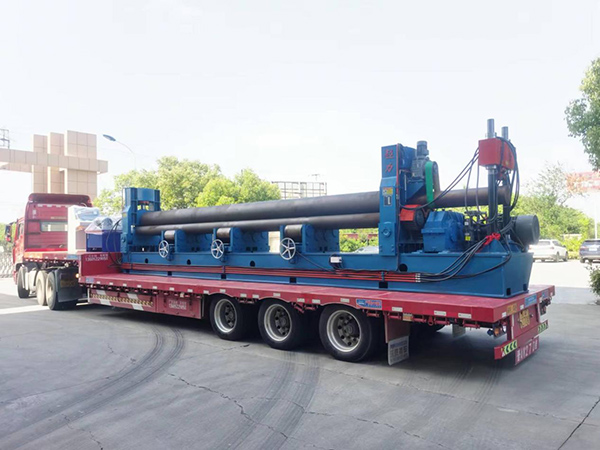

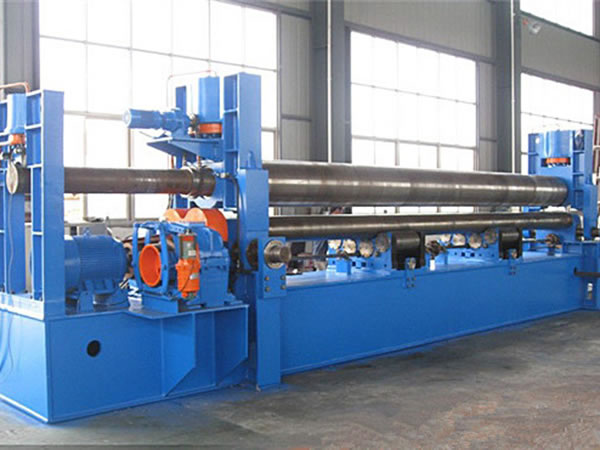

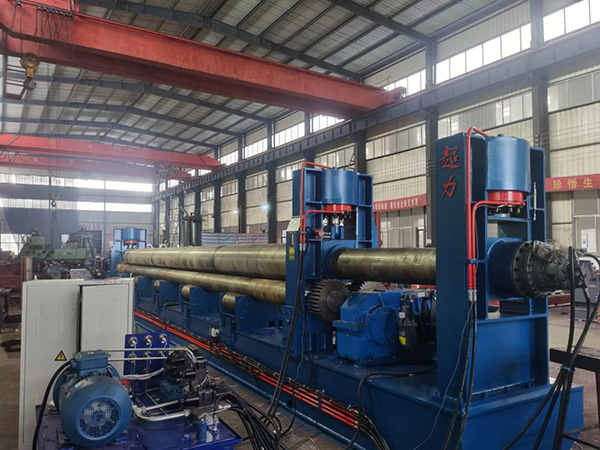

Roladora de placas de 3 rodillos (6000mm a 9000mm)
En este tipo de roladora de placas de 3 rodillos, el rodillo superior está diseñado para realizar movimientos verticales u horizontales. El movimiento vertical se realiza hidráulicamente mediante la interacción del pistón y el aceite del cilindro hidráulico. El movimiento horizontal se realiza mediante el torque entre el gabinete del tornillo de avance, el sinfín y la estructura de ambos. Las operaciones de doblado y rolado de placas metálicas se realizan con el torque proporcionado por el rodillo inferior, en cuya parte inferior se encuentran rodillos de soporte especialmente ajustados para el ajuste vertical. El rodillo superior tiene forma de tambor para mejorar la rectitud de las placas. Esta roladora de placas para vehículos es aplicable al doblado de diversas carrocerías de cilindros.
| Modelo | Presión sobre el rodillo superior (t) | Espesor máximo de la placa (mm) | Ancho de placa (mm) | Diámetro del rodillo superior (mm) | Potencia del motor (kw) | |||
| Curvado final (mm) | Central (mm) | Potencia para accionamiento | Potencia hidráulica | Potencia para movimiento | ||||
|
|
130 | 6 | 8 | 6000 | 450 | 15 | 7.5 | 4 |
|
|
160 | 10 | 10 | 6000 | 460 | 18.5 | 7.5 | 7.5 |
|
|
270 | 16 | 16 | 6000 | 520 | 30 | 11 | 7.5 |
|
|
320 | 20 | 20 | 6000 | 550 | 37 | 15 | 11 |
| Modelo | Presión sobre el rodillo superior (t) | Espesor máximo de la placa (mm) | Ancho de placa (mm) | Diámetro del rodillo superior (mm) | Potencia del motor (kw) | |||
| Curvado final (mm) | Central (mm) | Potencia para accionamiento | Potencia hidráulica | Potencia para movimiento | ||||
|
|
160 | 8 | 8 | 8000 | 480 | 15 | 7.5 | 4 |
| Modelo | Presión sobre el rodillo superior (t) | Espesor máximo de la placa (mm) | Ancho de placa (mm) | Diámetro del rodillo superior (mm) | Potencia del motor (kw) | |||
| Curvado final (mm) | Central (mm) | Potencia para accionamiento | Potencia hidráulica | Potencia para movimiento | ||||
|
|
190 | 8 | 9 | 9000 | 520 | 17.5 | 7.5 | 4 |
- Roladora de placas universal con rodillo superior
En este tipo, el rodillo superior no solo se mueve verticalmente, sino también horizontalmente. Los dos rodillos inferiores permanecen relativamente fijos. - Roladora de placas simétricas de 3 rodillos
El rodillo superior de este tipo de roladora puede moverse verticalmente. Los dos rodillos inferiores permanecen relativamente fijos. - Roladora de placas con viga superior
Este tipo de roladora de placas cuenta con rodillos de presión ubicados en la parte superior del rodillo superior y en la parte inferior de la viga superior para mejorar la rigidez y la resistencia del rodillo superior. Es ideal para hacer rolado de piezas con radios pequeños.
- Los rodillos templados por inducción se forjan con acero al carbono de alta resistencia. Se someten a un tratamiento térmico y a un control estructural no destructivo.
- Se valora la pantalla digital para todos los rodillos.
- Bastidor de acero soldado de alta resistencia sin tensiones.
- Todas las operaciones se controlan mediante una consola de control independiente.
- Extremo de caída hidráulico para facilitar la extracción del cilindro.
- El movimiento y el ajuste de paralelismo de los rodillos se controlan mediante un panel.
- Soportes laterales y centrales para chapas de gran diámetro
- Rodillos pulidos
- Accesorio de rolado cónico
- Mesa de alimentación de material
- Panel de control móvil
- Sistema de refrigeración por aceite
- Sistema de lubricación automática
